PM型拍门型号表示方式
用途
适用于给排水及污水处理工程中的各种管道和水渠中作溢流、止回作用,也可用于各种竖井井盖;仅用于单向水流的圆形、方形或矩形出口,结构简单,工作可靠,无需人力操作,可用法兰连接,也可与预埋件连接固定。
;

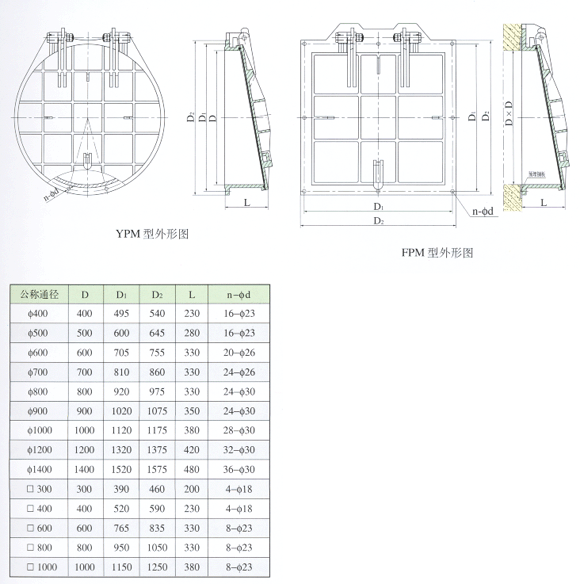

安装尺寸表
订货说明
1.注明材质(铸铁或钢制),不注明时按铸铁生产。
2.逆向承受水头不超过8m,超过时请注明水头。
3.安装时最好采用法兰连接,当采用预埋件连接时,预埋件的设置请参照铸铁镶铜闸门样本中的预埋钢板形式(P3-3)。
4.圆拍门法兰标准为JB/T81-94,PN0.25MPa.
