ZBG(NBS)型周边传动刮泥机
分类:沉淀、排泥设备
阅读次数:
ZBG(NBS)型周边传动刮泥机型号表示方式
用途
主要用于辐流式初沉,二沉池的排泥,也可用于浓缩池的排泥,是一种新型的刮泥机。
工作原理及构造
驱动装置推动工作桥沿池平面旋转,工作桥带动刮臂旋转,固定于刮臂上的刮板将泥由池边逐渐刮至池中心的集泥斗中,刮泥板曲线为对数螺旋线形,受力均匀,刮泥彻底,当池底遇有障碍物时,能自动让耙,保护机器不受伤害。驱动装置可有扭矩保护装置,工作更加安全。
特点
;
1. 主梁除传统碳钢制作外,还可采用铝合金或不锈钢制作,适用范围广,装饰效果好。
2. 采用新型铰支结构,使刮泥机的承载状况更好,减少了运行功率,降低了运行成本。
3. 安全性能好,遇有较大障碍物时,刮板会自动让耙,若配力矩保护装置,安全性能更高。
4. 传动装置进行了优化设计,效率更高,外形更趋美观,更可按照用户要求配进口减速机或轴装式减速机,更美观耐用。
5. 刮泥板采用对数螺旋线型,刮泥效果好。

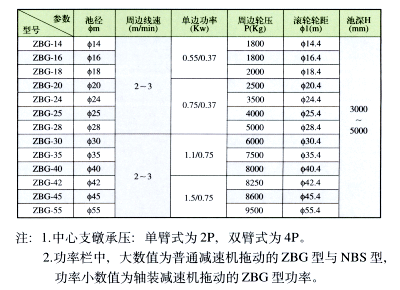

外形尺寸与性能参数
沉淀池周边传动刮泥机外形结构图(全桥式)

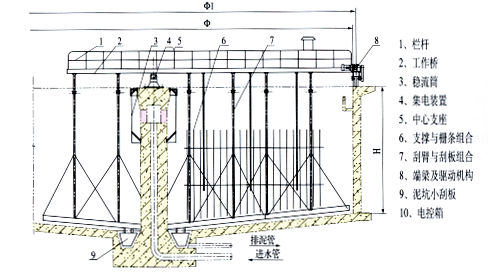

NBS浓缩池周边传动刮泥机外形结构图(半桥式)

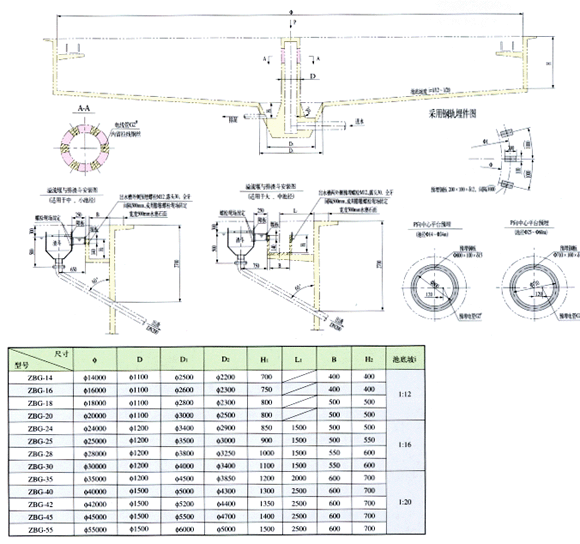

土建预埋件图
订货说明
1. 需要撇渣装置、出流堰板、玻璃钢出水槽时,请注明。
2. 注明主梁及水下部件的材质(碳钢、不锈钢、铝合金),防腐有特殊要求时请注明。
3. 本机行走轮及动轮为铁心胶轮,若需要钢轮行走时,请注明,并铺设钢轨。
