ZBX型周边传动吸泥机
分类:沉淀、排泥设备
阅读次数:
ZBX型周边传动吸泥机型号表示方式
用途及工作原理
周边传动吸泥机是给排水工程中使用较多的设备之一,主要用于大型辐流式初沉池与二沉池的排泥,特别适用于比重较轻的生物污泥的排除,对水流扰动极小,排泥效果好。更有泥量调节阀调节出泥量,适应各种条件下的正常出泥,也可采用虹吸来控制排泥量。
驱动装置推动工作桥沿池平面旋转,工作桥带动刮泥槽旋转,固定于泥槽上的排泥管在静水压力的作用下吸取池底的污泥,通过泥量调节阀调节,进入排泥槽,排泥槽中的污泥流入中心泥缸中,排出池外;也可通过虹吸作用将泥从排泥槽吸入中心泥缸中,驱动装置可设扭矩保护装置,工作更加安全。
特点
;
1. 主梁除传统碳钢制作外,还可采用铝合金或不锈钢制作,适用范围广,装饰效果好。
2. 传动装置进行了优化设计,效率更高,外形更趋美观,可按照用户要求配进口减速机或轴装式减速机,美观耐用。
3. ZBXH型吸泥机水下无密封件及易损件,维护简单。

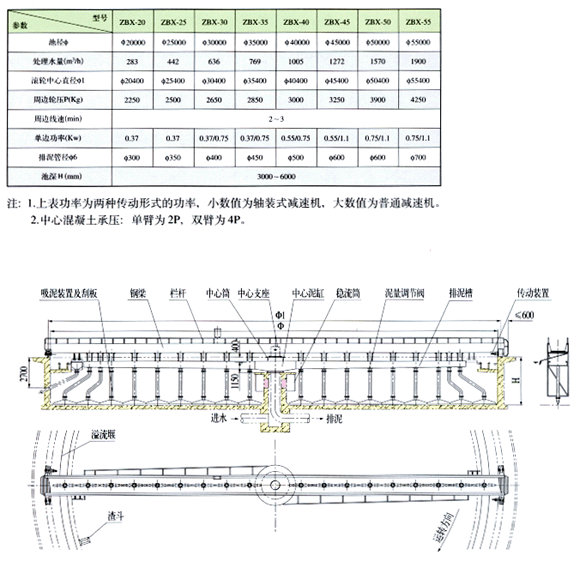

技术性能参数及外形结构

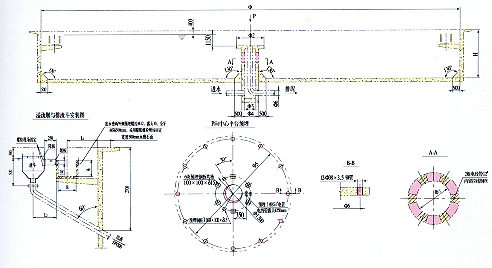

ZBX型土建预埋件及尺寸
ZBXH型外形及结构

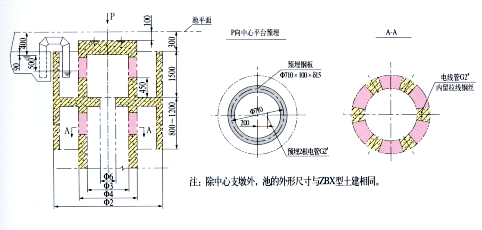

ZBXH型中心支墩预埋
订货说明
1. 需要撇渣装置、出流堰板、玻璃钢出水槽时,请注明。
2. 注明主梁及水下部件的材质(碳钢、不锈钢、铝合金)防腐有特殊要求时请注明。
3. 本机∮25m以下一般为单臂结构,本机∮25m以上为双臂结构,订货时注明,需要轴装式或进口减速机,请注明。
4. 本机行走轮及从动轮为铁心胶轮,若需要钢轮行走,请注明,并铺设钢轨,钢轨埋件详见周边刮泥机。
5. 订货时,请提供池子的土建图(注明池径、池深、出水槽断面等)。
6. 表中未列规格的土建预埋尺寸参照相近规格产品。
